ГОСТ, ТУ: пр. 2642
Вес, 1 шт:
862 176 сом / шт.
Отправить заявку

В связи с часто меняющимися ценами, просим актуальную цену уточнять у менеджера



+996 (776) 50 00 05пн-пт: с 9:00 до 18:00

Технические характеристики

Характеристика Значение
Вид стрелочного перевода обыкновенный
Ширина колеи, мм 1 520
Полная длина перевода, мм 33 525
Радиус бокового пути, мм 297 259
Максимальная статическая нагрузка на рельс, кН 235
Максимальная скорость движения, км/ч
по прямому пути 100
по боковому пути 40
Нормативный ресурс до снятия, млн. т.
стрелки 250
крестовины 70
Максимальная масса отгрузочного места, т 2,6
Максимальная длина отгрузочного места, мм 12 500
Масса (без брусьев), т. не более 12

Комплект поставки:

Рельс рамный прямой с остряком кривым 1
Рельс рамный кривой с остряком прямым 1
Крестовина 1
Рельс крестовины с контррельсом 2
Рельсы длинной, мм
7 619 2
8 428 1
8 517 1
10 105 1
10 159 1
Подкладка СД50 ГОСТ 12135-75, шт. 128
Накладка 1Р50, ГОСТ 819128-73, шт. 20
Пакет подкладок к переводу, шт. 1
Ящик с деталями стрелочного перевода, шт. 1

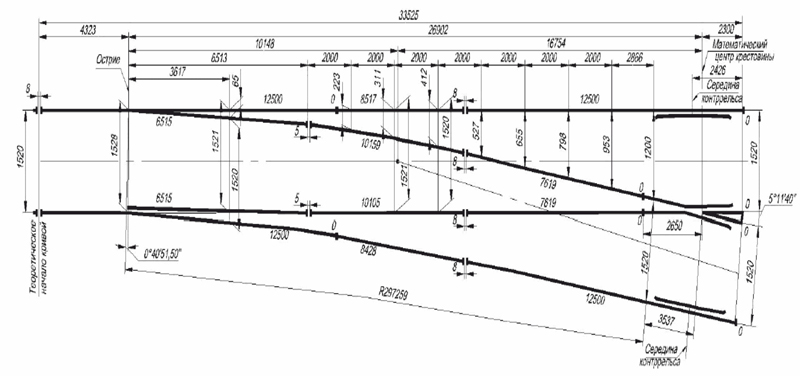

чертеж стрелочного перевода Р50 марка 1/9 проект 2642

Описание

Предназначен для перевода ж/д состава с одного пути с рельсами типа Р50 на другой на сортировочных станциях, на приемоотправочных путях, для формирования составов на горках железнодорожных станций и др.

Предназначен для перевода ж/д состава с одного пути с рельсами типа Р65 на другой на сортировочных станциях, на приемоотправочных путях, для формирования составов на горках железнодорожных станций и др.

Предназначен для перевода ж/д состава с одного пути с рельсами типа Р65 на другой на сортировочных станциях, на приемоотправочных путях, для формирования составов на горках железнодорожных станций и др.

Компания ВСП74 предоставляет множество видов стрелочных переводов (Р-50, Р-65), которые подразделяются на одиночные, перекрестные и двойные переводы, в зависимости, от условий соединения путей и их назначения. Одиночные переводы разделяют на симметричные, обыкновенные и несимметричные.

Изготавливают стрелочные переводы (Р-50, Р-65) для соединения двух различных путей, которые бывают лево- или правосторонними. Данный вид переводов популярен используется в случаях отклонения бокового пути от прямолинейного пути в любую сторону. В состав переводов входят стрелки, крестовины с контррельсами, переводных брусьев и соединительной части, расположенные между контррельсами.

Сфера применения стрелочных переводов Р-50 и Р-65:

  • на приемоотправочных путях;
  • на сортировочных станциях (горочные пути);
  • для перевода ж/д состава с одного на другой путь со смешанным движением грузовых и пассажирских поездов;
  • (преимущественно, стрелочные переводы Р-65);
  • для предприятий металлургической и угольной промышленности;
  • на подъездных, магистральных и промышленных путях.
