| Характеристика |
Значение |
| Вид стрелки |
сбрасывающий |
| Ширина колеи, мм |
1520 |
| Полная длина перевода, мм |
8000 |
| Радиус бокового пути, мм |
|
| Максимальная статическая нагрузка на рельс, кН |
250 |
| Максимальная скорость движения, км/ч |
40 |
| Нормативный ресурс до снятия, млн. т. |
300 |
| Максимальная масса отгрузочного места, т |
2,25 |
| Максимальная длина отгрузочного места, мм |
8000 |
| Масса (без брусьев), т. не более |
4 |
Комплект поставки:
| Рельс рамный с остряком |
1 |
| Рельсы длинной, мм |
|
| 8000 |
1 |
| Подкладка СД65, ГОСТ8194-75, шт. |
14 |
| Накладка 2Р65, ГОСТ8193-73, шт. |
6 |
| Ящик с деталями стрелочного перевода, шт. |
1 |
| Пакет тяг к электрогарнитуре 16758-00-00, шт. |
1 |

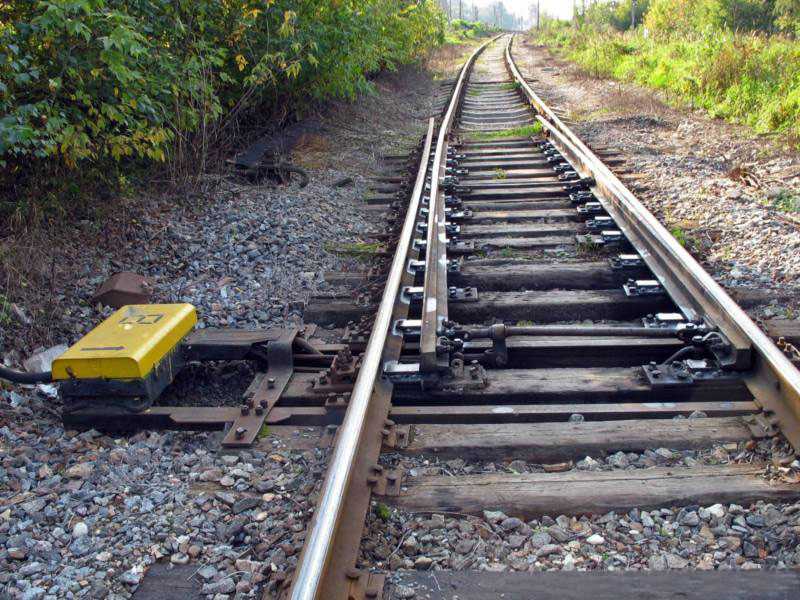

Стрелка сбрасывающая - приспособление, вызывающее при наезде на него подвижного состава искусственный сход последнего с рельсов и тем препятствующее дальнейшему движению его на установленный для другого поезда маршрут, т.е. возможному столкновению двух составов.
Применяется на железнодорожных линиях со смешанным грузопассажирским движением поездов.
Компания ВСП74 предъявляет ряд требований к качеству сбрасывающих стрелок. В изготовлении данного типа изделий не допускается наличие трещин, расслоении и иных дефектов.
